图形推理 05-3｜空间类 · 三视图

识别开关：提问出现「前视图 / 主视图 / 左视图 / 俯视图」「正确的一项是」
本章一句话：两条主力原则——原图有线就有线、被遮挡的看不见；其余靠对比选项。

---

0. 一屏速查

你看到	先干什么
给了三个视图、问哪个对	对比选项找区别
某个视图最难做假	先看它（哪个好看先看哪个）
问「可能是」	大概率要算藏起来的方块
图里有弧、圆柱	想「弧会被压平」

---

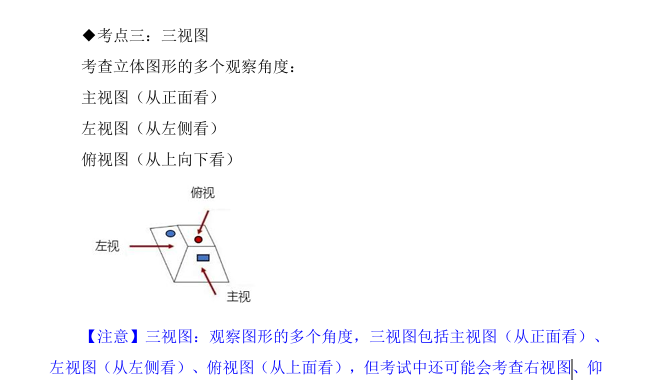

1. 三个基本视图

视图	观察方向
主视图（前视图）	正面
左视图	左侧
俯视图	从上往下

考试还可能考右视图、仰视图、后视图、斜视图——方向变了，规则不变。

---

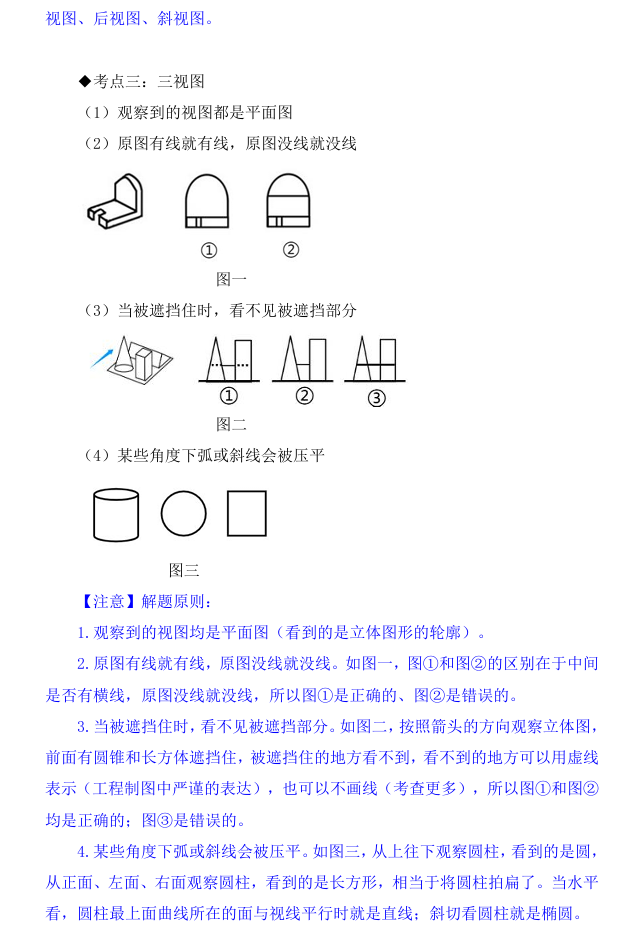

2. 四条原则（前面两条是主力）

原则	说明	为什么
① 观察到的都是平面图	看到的是立体图形的轮廓	视图是投影
② 原图有线就有线，原图没线就没线	原图没有的线，视图上不能凭空画	投影只画真实存在的边；不存在的线画上去就是错项。主要考点
③ 被遮挡的部分看不见	可以不画线，也可以画虚线（工程制图规范）；「多画了被遮挡的线」是常见错项	视线被挡住 → 该处没有轮廓。主要考点
④ 某些角度弧或斜线会被压平	视线与弧所在的面平行时，弧投影成直线；圆柱正视/侧视看成长方形（被「拍扁」）；斜着看圆会变成椭圆	投影的几何结果

老师说：考试主要考 ②③ 两条，把这两条吃透，大多数题都能做出来。

---

3. 实战思路（顺序可以自定义）

1. 对比选项找区别——先找最不做假的那个视图，一处分歧砍掉两个选项；
2. 不必按「主→左→俯」固定顺序：哪个视图好看就先看哪个；
3. 问「可能」的俯视图题 → 关注藏起来的方块。

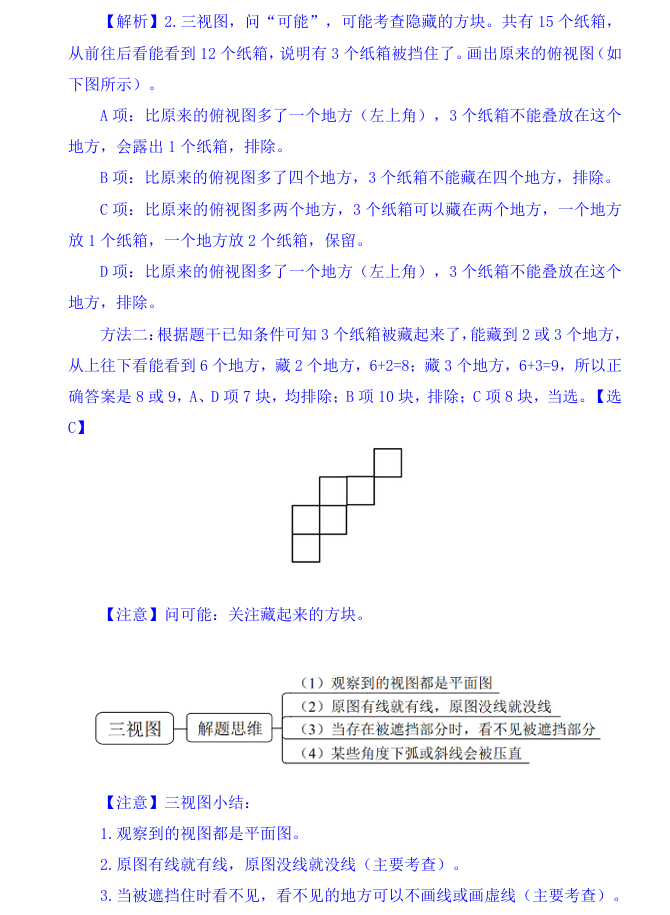

藏方块的算法（一遍就算完）：

总数 − 可见数 = 藏起来的数量。再看「这些方块能藏到几个位置」：
藏到 1 处会露头（该处高度超出）；藏到 4 处又不够分 → 只可能藏到 2 处或 3 处。
于是正确选项的方块数必然是「可见位置数 + 2」或「可见位置数 + 3」——直接数选项的方块数就能定。

---

4. 三视图的坑

• 把被遮挡部分硬画出来。
• 忘了「弧线在特定视角会被压直」。
• 只盯一个视图就下结论，不做交叉验证。
• 问「可能」时没意识到要算藏起来的块数。
• 死守「主→左→俯」顺序，明明俯视图更好看还在啃左视图。

---

5. 条件反射自测

1. 题目已给前视图、左视图、俯视图，问哪个选项对。第一步做什么？
2. 三视图题问「可能」，题干说一共 15 个、图上能看到 12 个。这 3 个能藏到几个地方？
3. 圆柱从正面看是什么形状？俯视呢？为什么？
4. 原图上某个面后面还有一条线，但从观察方向被挡住了。视图上要不要画？
5. 三个视图中，左视图最难看懂，前视图很清晰。必须先看左视图吗？

答案（做完再看）

1. 对比选项找区别——一处分歧就能砍掉两个选项。
2. 只能藏到 2 个或 3 个地方（1 处会露头，4 处不够分）→ 正确选项方块数应为「可见位置数 + 2」或「+ 3」。
3. 正面看是长方形（圆柱被「拍扁」，弧被压平）；俯视是圆（视线与圆面垂直）。
4. 可不画——被遮挡的部分看不见；工程制图可画虚线，考试更多是「不画线」。
5. 不必——哪个视图好看看哪个，顺序自由。

---

6. 对应练习

---

7. 与空间类另两个小题型的分界

提问长什么样	题型
「折叠而成」	六面体 → 见 05-1.六面体.md
「剖开」「截面」	截面图 → 见 05-2.截面图.md
「前视图/左视图/俯视图」	三视图（本篇）
